Чтение рабочих чертежей печей

Перейти вниз

Чтение рабочих чертежей печей Empty Чтение рабочих чертежей печей

Сообщение  Berckut Вт Фев 21, 2012 8:02 pm


Прежде, чем приступить к выкладыванию печи, необходимо ознакомиться с рабочими чертежами данной печи, научиться их читать; все ли нужные размеры там указаны, есть ли порядовка.

Рабочие чертежи печей представляют собой весь необходимый комплекс информации для точного выкладывания рабочего варианта печи. Эти печи уже прошли проверку временем, в них были внесены необходимые изменения и доработки, чтобы наилучшим образом проявлялись все ее положительные качества. Обычно дается общий вид печи в двух или трех положениях, то есть вид печи с фасада, вид сбоку. На этих чертежах печей указывают расположение печных приборов, конфигурацию дымоходов и самые необходимые размеры.

Чтение рабочих чертежей печей Dydunn16

На первом чертеже печи - фасаде, видно, какие размеры имеет печь в высоту и ширину. Если нет длины печи, как на этом рисунке, то смотрите на чертеж порядовки. Размер должен быть обязательно. Также на первом рисунке мы видим общий вид печи и месторасположение печных приборов, то есть дверок и задвижек.

Обычно следующий рисунок показывает печь в разрезе, где видно в каких рядах нужно устанавливать поддувальную и топочную дверки и задвижки. А также само устройство дымооборота печи, выкладывание перемычек, прочистных каналов и прочего.

Штриховкой обычно показывают, из какого кирпича сделана печь. Обратите внимание, что на рисунке 12 ряды печи заштрихованы по разному. Штриховка наклонными линиями рядов кирпичей показывает, что эти ряды выложены из красного керамического кирпича. Двойная наклонная штриховка в разные стороны показывает. что эти ряды печи выложены из огнеупорного кирпича. Причем сами ряды кладки разделены горизонтальными линиями и имеют цифровое указание на каждый ряд печи.

На верхние поверхности перемычки 10 и свода 9 во время кладки надо положить слой глинопесчаного раствора толщиной 10 мм. Для удаления сажи на 15 и 22 рядах кладки устанавливаются прочистные дверки. Колосниковая решетка 6 устанавливается на 4 ряд кладки. Поддувальная дверка 4 устанавливается на первый ряд кладки, топочная дверка 5 на 5 ряд кладки, ширина топливника 260 мм, под 8 выполняется с наклоном в сторону колосниковой решетки, топливник 7 кладется из огнеупорного кирпича и перекрывается плоским сводом 9, выполненным из двух рядов огнеупорного кирпича с напуском кирпича 13 ряда на одну четверть и т. д. Изучая конструкцию печи, важно четко уяснить направление движения дымовых газов по каналам. На вертикальном разрезе А-А видно, что дымовые газы, выходя из топливника 7, поднимаются до горизонтальной перемычки 10, огибая стенку канала, опускаются вниз и по следующему каналу поднимаются вверх до перекрытия печи 13, после чего опять опускаются вниз и уходят в вертикальный канал, переходящий в дымовую трубу.

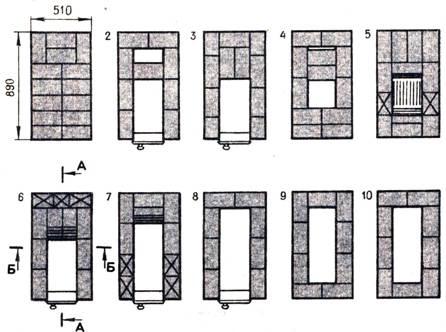

Вот таким образом, как на рисунке ниже, показывается порядовка печей. На порядовках тоже указываются некоторые размеры и даются пояснения.

Чтение рабочих чертежей печей Dydunn17

Как и в общем чертеже печи, в порядовках материал для печи тоже обозначается штриховкой, показаны местоположение каждого кирпича или его доли, что позволяет очень точно следовать порядку и размерам кладки печи. На верхнем рисунке огнеупорный кирпич показан двойной штриховкой. Если в кладке используются наклонные поверхности, для создания которых необходимо обтесывать кирпич, то это указывается на порядовках горизонтальными или вертикальными тонкими линиями. Если используется неполный кирпич, а только его часть, то долю кирпича показывают диагональной линией.

Таким образом, зная местоположение каждого кирпича, можно с большой точностью выложить саму печь. Не следует делать каких либо изменений при кладке печи, так как расположение каждого кирпича выверено с учетом не только перевязки швов, но и расположением дымовых и прочистных каналов. Обычно, порядовки даются с уже рабочих вариантов печей, прошедших испытание временем и изменив что либо в кладке, можно испортить правильную работу печи.
