Приспособления для заточки ножей, стамесок и ножей рубанков

Предыдущая тема Следующая тема Перейти вниз

Приспособления для заточки ножей, стамесок и ножей рубанков

Сообщение  Berckut в Чт Мар 22, 2012 8:07 pm


Угол заточки - это очень важный параметр лезвия, от которого зависят режущая способность и долговечность заточки. При уменьшении угла заточки режущие свойства инструмента возрастают, а вот прочность его лезвия, особенно при ударах и соприкосновениях с твердыми телами, снижается. Поэтому для того или иного инструмента практикой рекомендованы определенные углы заточки, при этом, чем тверже обрабатываемый материал, тем больше угол заточки, причем это правило справедливо даже для обычных кухонных ножей.


Угол заточки ножа

Как правило, на заводе лезвие затачивают под оптимальным углом для конкретного инструмента, а когда дело доходит до заточки затупившегося инструмента, нужно просто сохранить уже имеющийся угол заточки. Однако, выполняя заточку без специальных приспособлений, придется сосредотачивать все внимание на правильном положении затачиваемого лезвия при его контакте с абразивом. Значительно упрощается эта задача благодаря специальным приспособлениям, без которых, кстати, не обойтись, если потребуется изменить угол заточки.

Приспособления, описанные ниже, предназначены для ручной заточки не случайно, электроточила не дают хороших результатов. От быстрых оборотов абразивного круга железки после каждой заточки становятся все мягче и быстрее тупятся. Многие мастера давно отказались от электроточил и теперь затачивают инструмент вручную, используя специальные приспособления для заточки. При этом такие приспособления можно купить или сделать своими руками. Усилия и время, затраченные на их изготовление, быстро оправдаются сокращением времени заточки и более высокой производительностью труда, лучшей степенью остроты режущего инструмента.

Приспособления для заточки ножей
Начнем с самодельных приспособлений для заточки ножей. Принцип действия первого приспособления заключается в том, что удерживать лезвие ножа вертикально и водить им по закрепленному под определенным углом бруску проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом.


Приспособление для заточки ножей. Расчет наклона абразивного бруска

Брусок под требуемым углом зажимается, с помощью винтов, между двумя деревянными угольниками. Угол можно точно выставить использую правила тригонометрии. Так для ножа с углом заточки 30°: угол x=30°/2=15°; угол y=90-x=90°-15°=75°; отношение b/a=tg(y)=tg(75°)=3.732 (можно определить калькулятором Windows в инженерном режиме); тогда если b=15 см, a=15/3.732=4.0 см.

В другом варианте абразивные бруски зажимаются в гнезде ориентирующем его под определенным углом.


Приспособления для заточки и правки ножей. Фирменные аналоги такого приспособления: Приспособление Tri-Angle Sharpmaker фирмы Spyderco

Недостаток такого варианта в невозможности плавной регулировки угла наклона бруска.

Вместо того чтобы ориентировать лезвие ножа горизонтально, его можно ориентировать и вертикально, что так же проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом. При этом достаточно под брусок положить какой-нибудь предмет, например деревяшку с нужным углом.

В следующем приспособлении затачиваемый инструмент фиксируется, а брусок перемещается под выбранным углом благодаря направляющей, к которой он прикреплен:


Приспособление для заточки ножей

Резьбовая штанга М8, две большие шайбы и гайки надёжно удерживают брусок длиной 200 мм, термоусадочная трубка закрывает резьбу. Два зажима для бумаг фиксируют подставку направляющей на требуемой высоте, обеспечивая плавную регулировку угла заточки. Основание - брус 40 мм, который при работе удерживается в руке. Это, наверное, наиболее простой вариант среди подобных самодельных приспособлений для заточки. Другие устройства, при более сложной конструкции, отличаются прочностью, устойчивостью и удобством:


Приспособление для заточки ножей. Сделать его можно с тем же успехом и из дерева.

Приспособления для заточки стамесок и ножей рубанков

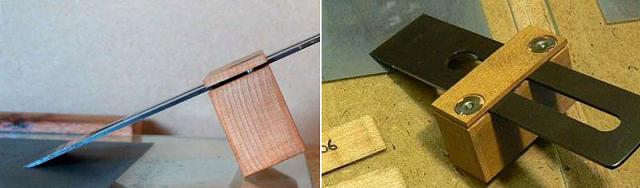

Начнем с самого простого приспособления представляющего собой брусочек, на верхней части которого закрепляется затачиваемый нож рубанка или стамеска.


Приспособление для заточки стамесок и ножей рубанков

При этом угол заточки будет зависеть от высоты брусочка относительно поверхности абразива и расстояния от лезвия до места крепления. При заточке с одной стороны устройство опирается лезвием на абразив, с другой на угол брусочка. Для лучшего скольжения деревянного бруска по столу и предохранения поверхности стола от повреждения, под деревянный брусок следует что-то подложить, например, стекло.

Существенный недостаток такого варианта в использовании только части поверхности абразива. Чтобы убрать этот недостаток, достаточно немного дополнить устройство:

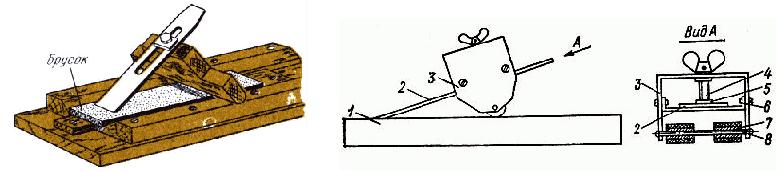

Устройство для заточки ножей рубанков. Приспособление для заточки стамесок и ножей рубанков

Приспособление может быть с роликами: приспособление представляет собой стальную скобу, внутри которой на заклепках или винтах закреплена полка. Зажимной винт с пяткой позволяет крепить затачиваемый инструмент. На вращающуюся ось насажены ролики, а на них - отрезки резинового шланга. При заточке приспособление с зажатым в нем инструментом прокатывают по абразивному бруску, однако в этом случаи часть длины абразивного бруска не используется.

Ножу придается правильный угол режущей кромки:
До 10° - бритье, хирургия, тонкие срезы препаратов.
От 10° до 20° - деликатные задачи по достаточно мягкому материалу, требующие легкости работы: шинковка овощей, работа с филейной частью и пр.
От 20° до 25° - поварские ножи различного профиля.
От 22° до 30° - охотничьи, походные и туристические ножи.
От 25° до 40° - ножи разделочные и для тяжелых работ.
