Кузнечные меха

Предыдущая тема Следующая тема Перейти вниз

Кузнечные меха

Сообщение  Berckut в Пн Апр 02, 2012 3:38 pm


Для изготовления понадобится три куска фанеры примерно 100*50 сантиметров. Лучше использовать толстую фанеру 8 или 10 мм. Гармошку я делал из толстого брезента.(Вообще рекомендуют из мягкой кожи, но у меня такой нет). Ещё понадобится четыре куска толстой кожи величиной примерно 10*15 см. Из них будут сделаны клапана и ими же соединяются доски.
Из фанеры я вырезал три одинаковые каплевидные детали. Тонкий край капли срезал для удобства скрепления досок. У одной из деталей (она будит средней) по бокам оставил два уха для крепления мехов к треноге. По периметру досок надо просверлить маленькие отверстия через каждые 10*15 мм. Через них гармошка будит пришиваться к доскам. Я пришивал медной проволокой и дополнительно проклеивал места соединения Моментом.
В центре нижней и средней досок выпиливаем отверстия диаметром около 70 мм. Сверху отверстий по одной стороне прибиваем толстые кожи. Это будут односторонние клапана.
Дальше из брезента (или кожи)вырезаем восемь равнобедренных треугольников с основанием около 20 см. Их длина должна быть чуть больше половины периметра доски. Сшиваем по два треугольника основаниями. Получается четыре ромба. Эти ромбы пришиваем к доскам начиная с середины и ведя к тонкому краю капли. К верхней доске пришиваем один ромб, к средней – 2 (сверху и снизу), к нижней -1.
Теперь собираем доски на кожаные петли. Нижняя доска пришивается через короткую петлю (около 2 см) к средней. А средняя доска к верхней пришивается через длинную петлю для того, чтоб в петле можно было сделать отверстие для сопла. Я использую для сопла трубку от пылесоса диаметром 3 см. Трубку плотно вставляю в отверстие в коже без дополнительного крепления. Когда петли с предварительно прорезанным отверстием пришиты к доскам остаётся только сшить гармошки. Меха готовы.



Средняя доска крепится к треноге за уши. Спереди я креплю меха прямо за сопло, но можно и ещё одно ухо сделать. Накачиваем меха при помощи нижней доски. Если она не хочет опускаться под собственным весом, можно подвязать какой-нибудь груз.

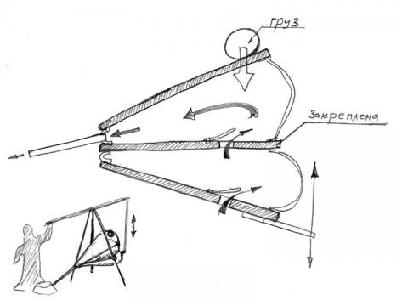

Когда нижняя доска опускается, в нижнюю камеру попадает воздух, когда мы её поднимаем, воздух через клапан попадает в верхнюю камеру. Верхняя доска поднимается и постепенно опускается, создавая ровное дутьё. Силу дутья можно регулировать массой верхнего пригруза. Пока нижняя доска снова опускается, воздух из верхней камеры выходит только через сопло. В нижнюю камеру его не пускает клапан. После двух-трёх качков верхняя камера наполняется и меха начинают ровно дуть.
В принципе можно дёргать прямо за нижнюю доску, но лучше перекинуть рычаг через треногу. Это и просто удобней, и можно наблюдать за тем, что происходит в горне.
