Ручной эксковатор

Сообщение  Berckut в Сб Авг 04, 2012 8:48 pm


При закладке фундамента под садовый домик, подведении к нему коммуникаций, обустройстве участка приходится рыть достаточно глубокие траншеи. Обычным способом (человек с лопатой) нелегко выкопать ее даже глубиной 1...1.5 м и шириной 40...50 см.

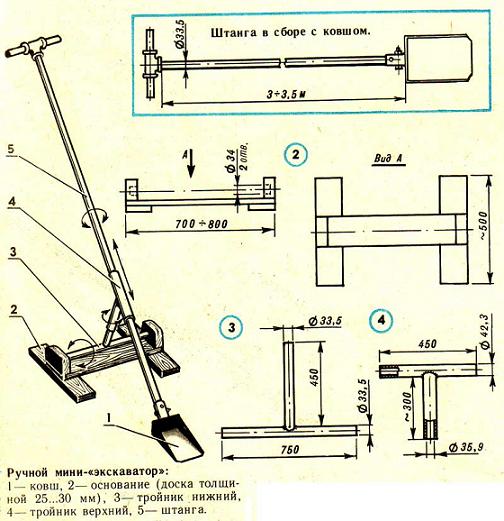

В то же время, из конструктивных соображений и для экономии труда, времени, цемента и других строительных материалов, во многих случаях достаточно иметь траншею шириной не более 20...30 см. Для решения этой задачи я сконструировал, изготовил и успешно применяю ручной мини-«экскаватор», общий вид которого показан на рисунке.

Он состоит из рабочего органа (ковша), основания и шарнирно-двигательного механизма, позволяющего совершать возвратно-поступательное движение и вращение ковша вокруг каждой из трех осей. Этого вполне достаточно, чтобы загружать грунт или поднимать его со дна траншеи в любое удобное место в радиусе действия. Поворотный механизм имеет небольшую массу и легко передвигается вдоль траншеи.

Изготовление «экскаватора» несложно даже в домашних условиях. Длину штанги ковша выбирают в зависимости от максимальной глубины траншеи; но делать длиннее 4 м нецелесообразно, так как будет неудобно работать.

Чтобы грунт не высыпался, необходимо приварить к совковой лопате заднюю и боковые стенки из листового железа.

Если нет возможности сварить тройники, то их можно собрать на резьбе через тройную муфту из трех отрезков водопроводных труб. Использование таких труб с показанными на рисунке размерами удобно не только из-за их прочности и относительной доступности, но и потому, что благодаря удачному сочетанию их внутренних и наружных диаметров при сопряжении получается вполне работоспособная шарнирная пара.

А. ЧМЫХАЛОВ, Журнал Моделист-конструктор №4-91г.
