Молот кузнеца Empty Молот кузнеца

Сообщение  Berckut Ср Сен 05, 2012 3:47 pm

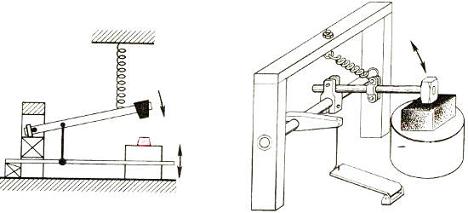

Кузнецы-любители практически всегда испытывают затруднения в приобретении молотов и прессов. В связи с этим мы хотим показать самодельные конструкции молотов. В этих конструкциях удар молота происходит в результате надавливания ногой на педаль, а подъем — при помощи пружин .

Молот кузнеца Dodddn10
Berckut
Berckut
Admin

Сообщения : 656
Дата регистрации : 2011-12-13
Возраст : 52
Откуда : Сибирь

https://d-otshelnik.forum2x2.ru

Вернуться к началу Перейти вниз

Молот кузнеца Empty О кузнечном молоте

Сообщение  belyir24 Вс Апр 13, 2014 2:03 pm

На днях я закончил изготовление кузнечного молота типа "Шлёп-нога", работающего без использования электроэнергии, с приводом от ноги человека. Сделал его по фотографии аналогичног молота, который используется в работе уже 20 лет. Прикрепляю фото обеих молотов.
Вложенные файлы
Молот кузнеца Attachment
IMG_0502.JPG Мой молот "шлёп-нога".У вас нет прав скачивать вложенные файлы.(1.6 Мб) Скачиваний: 10
Молот кузнеца Attachment
молот в работе..JPG кузнец из Пскова и его молот.У вас нет прав скачивать вложенные файлы.(2.8 Мб) Скачиваний: 7

belyir24

Сообщения : 11
Дата регистрации : 2013-02-27
Возраст : 74
Откуда : Сибирь..п.Рощинский Кураг.к-н

Вернуться к началу Перейти вниз

Молот кузнеца Empty Re: Молот кузнеца

Сообщение  МихаилД Ср Июл 09, 2014 10:05 pm

Здравствуйте Всем. я не отшельник но деревенский.
Закончил "прототип" шлеп-ноги. Испытания ещё не проводил.  Тема интересна. Увлекаюсь ковкой.
Вложенные файлы
Молот кузнеца Attachment
IMG_20140706_224651~2.jpg Шлёп-ногаУ вас нет прав скачивать вложенные файлы.(198 Кб) Скачиваний: 6

МихаилД

Сообщения : 6
Дата регистрации : 2014-07-08
Возраст : 64
Откуда : Ленинградская область

Вернуться к началу Перейти вниз

Молот кузнеца Empty МихаилД-молот.

Сообщение  belyir24 Чт Июл 10, 2014 1:52 pm

Доброго времени-МихаилД.Посмотрел я фото молота, принцип рычажного типа. Система работоспособная, недостаток системы-МПЧ двигается по линии дуги, а не вертик.сверху. В инете видел видео рычажного, когда движение идёт верт. сверху-вниз. Но тем не менее надо пробовать ! Удачи в творчестве!

belyir24

Сообщения : 11
Дата регистрации : 2013-02-27
Возраст : 74
Откуда : Сибирь..п.Рощинский Кураг.к-н

Вернуться к началу Перейти вниз

Молот кузнеца Empty Re: Молот кузнеца

Сообщение  МихаилД Чт Июл 10, 2014 10:56 pm

Всем доброго времени.
После первых испытаний на холодную по сравнению с ручником 2,4 кг на катанке 6 :
1. удар слабоват- надо увеличить вес бойка.
2. Необходимо увеличить жёсткость опорной рамы.
3. Устроить страховку пружин в. случае обрыва .
Вообще конструкция срисована с действующего молота
Вложенные файлы
Молот кузнеца Attachment
IMG_0557.JPG Швеция кооператив художников "NOTQUITE"У вас нет прав скачивать вложенные файлы.(2.2 Мб) Скачиваний: 1


Последний раз редактировалось: МихаилД (Пт Июл 11, 2014 9:31 am), всего редактировалось 2 раз(а)

МихаилД

Сообщения : 6
Дата регистрации : 2014-07-08
Возраст : 64
Откуда : Ленинградская область

Вернуться к началу Перейти вниз

Молот кузнеца Empty Молот кузнеца

Сообщение  belyir24 Пт Июл 11, 2014 7:29 am

..всех приветствую ! Хорошо бы сразу указать массу МПЧ ! И вот некоторые тех. данные моего пруж. молота (для вдруг пригодится). Масса шабота-100 кг.,МПЧ-65 кг., масса нижней плиты-115 кг. Крепления все на болтах М16 и М20. Да и рама должна быть жёсткая по конструкции-особенно у данной (рычажной конструкции). Я сравнивал удар своего молота (пружинного) на горячую с ударом кувалды 3 кг. пока удар не сильный, на уровне кувалды 2кг. Буду пробовать дорабатывать молот свой. Удачи !

belyir24

Сообщения : 11
Дата регистрации : 2013-02-27
Возраст : 74
Откуда : Сибирь..п.Рощинский Кураг.к-н

Вернуться к началу Перейти вниз

Молот кузнеца Empty Re: Молот кузнеца

Сообщение  Berckut Пт Июл 11, 2014 7:25 pm

Сразу скажу, что в этом деле не особо понимаю, но мне кажется, что здесь сила удара зависит только от "мощности" ноги кузнеца, так как пружины уравновешивают вес молотка, который стучит по заготовке и, возможно, что уменьшают силу удара (извиняюсь, если не правильными терминами выражаюсь) и как сильно кузнец нажимает на рычаг - такова и сила удара. А если сделать по-другому - сила пружин направлена на удар (вниз), а ногой наоборот - поднимать молот для следующего удар? И вот здесь можно воспользоваться удлиненным рычагом для поднятия большего груза (неравномерные плечи рычага). Получается, что сила удара зависит от мощности пружин.
Berckut
Berckut
Admin

Сообщения : 656
Дата регистрации : 2011-12-13
Возраст : 52
Откуда : Сибирь

https://d-otshelnik.forum2x2.ru

Вернуться к началу Перейти вниз

Молот кузнеца Empty Re: Молот кузнеца

Сообщение  МихаилД Пт Июл 11, 2014 10:17 pm

Berckut я попробовал представить каким должен быть рычаг чтобы преодолеть, поднимая ногой, вес падающей части поджатую вниз пружинами. В классической шлеп-ноге ноге помогает преодолеть упругость пружин вес падающей части и она нога придаёт импульс ускорения . Тут и появляется сила удара как совокупность веса ПЧ и силы ноги. Это принцип заложен во всех конструкциях молотов подобного типа. В моём случае, я полагаю, конструкция проще но занимает большую площадь по сравнению с конструкцией молота у belyir24. В любом случае я по стараюсь выжать максимум т.к. в мою микро кузню нет других вариантов .

МихаилД

Сообщения : 6
Дата регистрации : 2014-07-08
Возраст : 64
Откуда : Ленинградская область

Вернуться к началу Перейти вниз

Молот кузнеца Empty молот кузнеца

Сообщение  belyir24 Сб Июл 12, 2014 4:47 pm

На моём пружинном молоте масса МПЧ=65 кг уравновешивается пружиной на расстоянии от наковальни 220 мм. Я плавно вставал на педаль и массой тела своего=65кг опускал боёк ниже, но он не доходил и при такой нагрузке в 130кг до наковальни на 100мм. А с помощью одной ноги я тем более не смогу нажать на педаль силой в 65кг ! Вывод-молот пружинный даёт силу удара не только за счёт силы нажатия ногой, а за счёт использования явления РЕЗОНАНСА данной системы ! И ногой у меня получается раскачать боёк до соприкосновения с наковальней только с третьего хода, т.е. когда система выйдет в режим маятника-резонанса, и далее нога кузнеца только поддерживает этот режим с усилием ноги меньше, чем масса МПЧ (принцип качелей).

belyir24

Сообщения : 11
Дата регистрации : 2013-02-27
Возраст : 74
Откуда : Сибирь..п.Рощинский Кураг.к-н

Вернуться к началу Перейти вниз

Молот кузнеца Empty Re: Молот кузнеца

Сообщение  МихаилД Сб Июл 12, 2014 10:47 pm

Полностью согласен с резонансными явлениями при 65 кг. МПЧ и мощной пружиной. Но полагаю тут ещё присутствует явление отражонной волны. Если раскачивая ногой уравновешенную систему

попасть в частоту отражённой волны, произойдёт - таки резонанс.
В моём случае при небольшой МПЧ это явление не имеет явно выраженного характера из-за высокой частоты "резонанса". И поэтому сила удара достигается усилием приложенным к пидали управления ногой.
К сожалению не взвесил ПЧ при монтаже : кусок рельсы прим. 5 кг., 60-й квадрат (труба) прим.3-4 кг. + песок в трубе грубо 15 кг всего. Есть чугунная болванка килограмм на 10 , как только удастся приварить к ПЧ сообщу о результатах. Желаю удачи Всем.


Последний раз редактировалось: МихаилД (Вс Июл 13, 2014 7:29 am), всего редактировалось 1 раз(а)

МихаилД

Сообщения : 6
Дата регистрации : 2014-07-08
Возраст : 64
Откуда : Ленинградская область

Вернуться к началу Перейти вниз

Молот кузнеца Empty молот кузнеца

Сообщение  belyir24 Вс Июл 13, 2014 7:17 am

Желаю удачи в творчестве и положительных результатов !

belyir24

Сообщения : 11
Дата регистрации : 2013-02-27
Возраст : 74
Откуда : Сибирь..п.Рощинский Кураг.к-н

Вернуться к началу Перейти вниз
