Ветрогенератор на динамовтулке (на постоянных магнитах)

Участников: 2

Перейти вниз

Ветрогенератор на динамовтулке (на постоянных магнитах) Empty Ветрогенератор на динамовтулке (на постоянных магнитах)

Сообщение  Berckut Вт Янв 17, 2012 4:44 pm

Электричество можно добывать очень большим количеством способов. Один из них - использование силы ветра для вращения генератора. Здесь можно применить несколько вариантов для использования ветра и типов генераторов - с вертикальной осью вращения, с горизонтальной осью вращения, генераторы на постоянных магнитах, генераторы на электромагнитах. Каждый способ вырабатывания электричества имеет как свои преимущества, так и недостатки. Про генераторы, на вскидку, как мне кажется, наибольшие преимущества имеют основанные на постоянных магнитах - отсутствуют обмотки ротора и как следствие простота изготовления. Но вот недавно где-то проскользнула такая инфа - со временем постоянные магниты имеют свойство терять свою намагниченность. Насколько это правда и если правда, то с какой скоростью происходит размагничивание - вопрос.

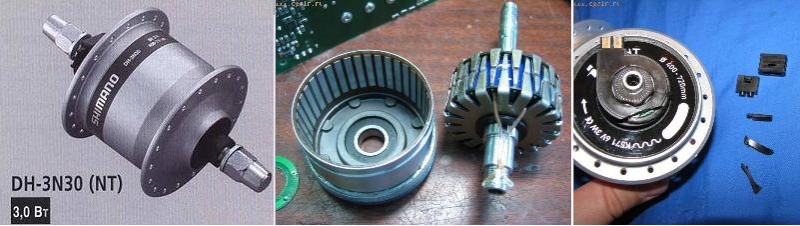

Динамовтулка в сборе и ее внутренности.

Ветрогенератор на динамовтулке (на постоянных магнитах) Dddddd24

Переменный ток из динамо-генератора проходит двухполупериодный выпрямитель и питает один мощный светодиод фары. Ток светодиода жестко ограничен динамо-генератором до 500..600 мА. Можете убедится сами, что светодиод будет светить. Диоды Шоттки (1N5818) сводят к минимуму потери в цепи. Эта схема работает как для бутылочных динамо-машин так и для динамо-втулок. Она выдаёт чуть более 1.5 Вт мощности. Первая схема имеет одну проблему — мерцание света на низких скоростях, особенно если питание поступает от динамо-втулки. С этим недостатком можно легко справится подключив конденсатор. Сглаживающий конденсатор снижает мерцание на низкой скорости и даёт небольшую прибавку яркости. Чем больше ёмкость конденсатора C1 (от 1000мкФ), тем меньше мерцание. C1 требует не менее 4 В, а ёмкость не ограничена. Поэтому единственными небольшими ограничительными факторами остаются только стоимость и размер конденсатора. Схемы работают как с динамо-втулками так и с бутылочными динамо-машинами. Для более эффективного снижения мерцания динамо-втулкам требуется более крупный конденсатор.

Ветрогенератор на динамовтулке (на постоянных магнитах) Dddddd25

Интересные варианты подключения динамовтулки: http://velofun.ru/led/jelektronnye-shemy-svetodiodnyh-far-dlja-dinamo-mashin.html

Сейчас привожу ссылку на изготовление генератора на постянных магнитах и с горизонтальной осью вращения (очень прост в изготовлении, небольшой вес, но и соответственно, маленькая вырабатываемая мощность, но достаточная для освещения и зарядки небольших электронных устройств):
http://www.soliaris2010.narod.ru/Elektrichestvo_v_pohode_vetriak.html

Смотрите также:
Ветроэнергетика. Теория
Расчет параметров генератора
Генератор из мотор-колеса
Berckut
Berckut
Admin

Сообщения : 656
Дата регистрации : 2011-12-13
Возраст : 52
Откуда : Сибирь

https://d-otshelnik.forum2x2.ru

Вернуться к началу Перейти вниз

Ветрогенератор на динамовтулке (на постоянных магнитах) Empty Re: Ветрогенератор на динамовтулке (на постоянных магнитах)

Сообщение  matroskin Вс Апр 28, 2013 10:29 pm

Его мощности в лучшем случае хватит запитать чахлую светодиодную лампочку.

matroskin

Сообщения : 2
Дата регистрации : 2013-04-28

Вернуться к началу Перейти вниз

Ветрогенератор на динамовтулке (на постоянных магнитах) Empty Re: Ветрогенератор на динамовтулке (на постоянных магнитах)

Сообщение  Berckut Пн Апр 29, 2013 10:18 am

Ну на счет чахлой я бы не сказал - 1Вт светодиод довольно таки ярко светить будет, особенно если темно.... По крайней мере для зарядки мобилы вполне хватит, при наличии ветра, конечно.
Berckut
Berckut
Admin

Сообщения : 656
Дата регистрации : 2011-12-13
Возраст : 52
Откуда : Сибирь

https://d-otshelnik.forum2x2.ru

Вернуться к началу Перейти вниз
